該掃路車采用東風途逸（軸距2600）國VI二類底盤改裝，加裝副發動機、風機、 清水箱、垃圾箱、左右立掃、后置吸盤，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成。
【整車技術參數】 | |||||
產品** | 華通牌 | 公告批次 | 333 | ||
產品名稱 | 掃路車 | 產品型號 | HCQ5045TSLEQ6 | ||
總質量(Kg) | 4495 | 罐體容積(m3) | |||
額定載質量(Kg) | 1015 | 外形尺寸(mm) | 5210,5410×1660×2190 | ||
整備質量(Kg) | 3350 | 貨廂尺寸(mm) | ×× | ||
額定載客(人) | 準拖掛車總質量(Kg) | ||||
駕駛室準乘人數(人) | 3 | 鞍座**大載質量(Kg) | |||
接近角/離去角(°) | 20/18,21/19 | 前懸/后懸(mm) | 1190/1220 | ||
軸荷(Kg) | 1650/2845 | **高車速(Km/h) | 80,110 | ||
備注 | 該車用于清除/收集路面垃圾等污物;專用裝置為箱體和清掃裝置總成;ABS型號/廠家:ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司.側防護由專用裝置替代,后下部防護裝置所用材質為Q235,螺栓連接,后防護截面尺寸(寬×高)(mm) :50×120,后防護離地高度:430mm。 | ||||
【底盤技術參數】 | |||||
底盤型號 | EQ1045SJ16QC | 底盤名稱 | 載貨汽車底盤 | ||
**名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 | ||
軸數 | 2 | 輪胎數 | 6 | ||
軸距(mm) | 2800,3000,3200 | ||||
輪胎規格 | 185R15LT 8PR | ||||
鋼板彈簧片數 | 3/5 | 前輪距(mm) | 1369,1387 | ||
燃料種類 | 柴油 | 后輪距(mm) | 1242,1342 | ||
排放依據標準 | 18352.6-2016國Ⅵ | ||||
【發動機參數】 | |||||
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) | ||
| Q23-95E60 | 安徽全柴動力股份有限公司 | 2300 | 70 | ||
 | 掃路車作為環衛設備之一，是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備，可廣泛適用于城市街道，市政廣場以及機場道面、城市住宅區、公園等道路清掃作業。掃路車不但可以清掃垃圾，而且還可以對道路上的空氣介質進行除塵凈化，保證了道路的干凈整齊，防止塵土飛揚，維持了路面的良好工作狀況，減少和預防了**事故的發生以及進一步延長了路面的使用壽命，既能省時省力又能高效。 水箱容積0.5立方，垃圾箱容積1.5立方。 |
 | 掃路車采用“中置四立掃+后置吸盤”的布置結構，掃刷是用來清掃地面的垃圾及污垢，作業時掃刷由外向內把垃圾集中掃到車輛底部，再通過吸嘴把垃圾吸入到垃圾箱內。 |
 | 后置吸嘴，3個高度可調的吸嘴輪，能保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。吸嘴上方設有噴水管、起到二次降塵的作用。 |
 | 車輛可加裝前、后噴霧，在節約水的同時消除二次污染及美化路面的效果。 |

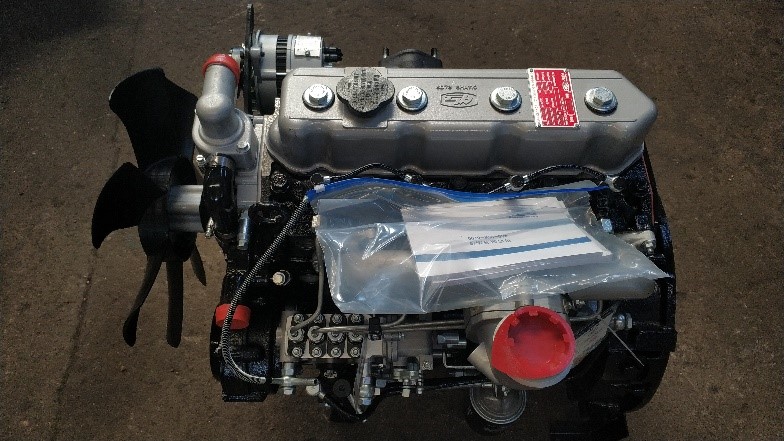

 | 云內42kw副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放，從而實現路面清潔作業。 |
 | 副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放，從而實現路面清潔作業。 |
 | 擺線馬達采用三洋馬達， 能帶動掃刷高速旋轉，性能穩定，使用壽命長，故障率低。 |
 | 北極星電磁水泵，12V/24V，**掃刷上 方的噴水支架，有效對掃盤掃刷產生的二 次揚塵進行降塵保濕。 |

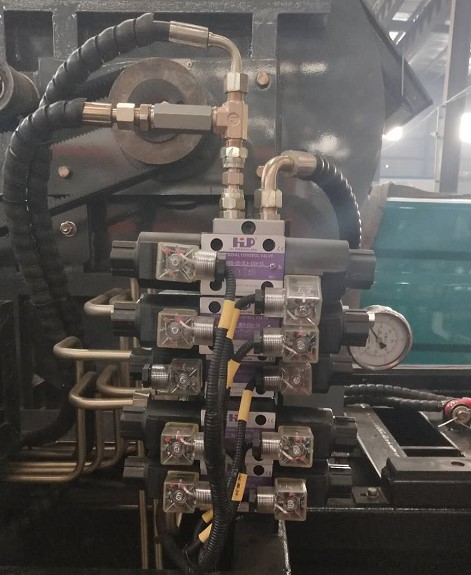

 | 海普瑞斯電磁液壓閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥**盒罩，有效避免灰塵及垃圾物進入盒內。 |
 | 自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。 |
 | **開關采用德國西門子電控開關，集成疊加設計，駕駛室電液集中**，方便操作。 |
整車 | 車型 | 掃路車 |
整車型號 | HCQ5045TSLEQ6 | |
外形尺寸 | 5210,5410×1660×2190 | |
前懸/后懸（mm） | 1190/1220 | |
接近角/離去角（°） | 20/18 | |
總質量 | 4495 | |
整備質量 | 3050 | |
軸荷（前軸/中后軸）（kg） | 1650/2845 | |
底盤 | 品牌 | 東風 |
型號 | EQ1045SJ16QC | |
駕駛室 | 途逸 | |
軸距 | 2800,3000,3200 | |
輪胎 | 185R15LT 8PR | |
上裝 | 副發動機 | 云內42kw |
水箱/垃圾箱容積（m3） | 0.5/1.5 | |
清掃寬度（m） | 2.3 | |
作業速度（km/h） | 5-20 | |
清掃效率 | 98% | |
作業能力（㎡/h） | 35/10 | |
垃圾箱**大舉升角度/時間（°/s） | 90/5 |
